Testeur de QUARTZ

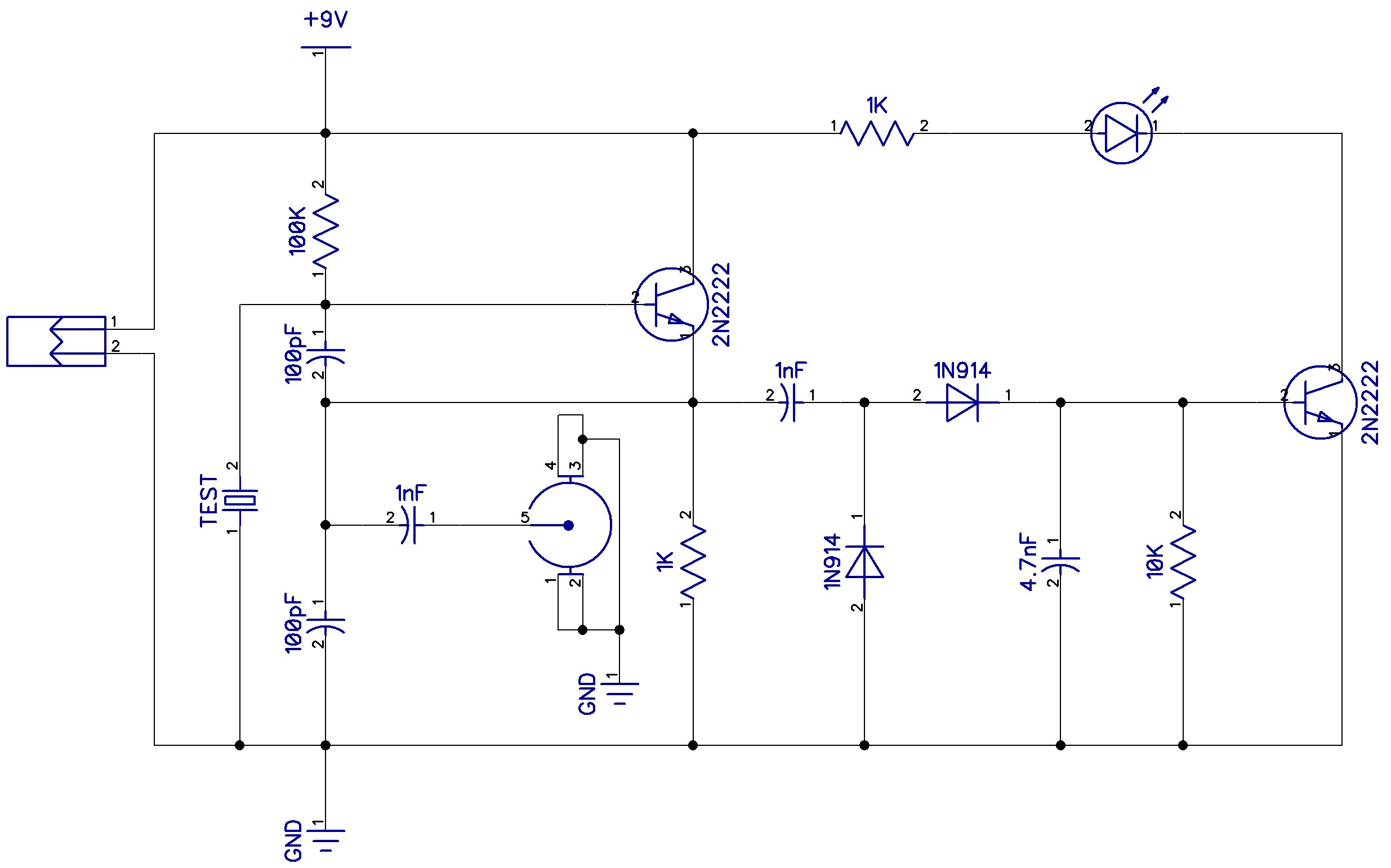

Schéma pratique.


Un testeur de quartz peut être utilisé pour s'assurer du bon fonctionnement d'un quartz (composant électronique). L'intérêt concerne surtout les amateurs qui récupèrent des composants d'occasion ou de récupération. Alternativement, un testeur de quartz peut s'avérer utile dans la recherche d'erreur, pour vérifier que le problème ne vient pas du quartz.

Cet article présente un montage pour réaliser un testeur de quartz assez simple. L'utilisation est simple, si le quartz fonctionne alors une LED s'allume.

L'étage autour d'un montage de type "colpitts " qui permet de faire osciller le quartz. Ensuite le signal "sortant" du quartz est redressé par 2 diodes 1N914.
Si le signal ainsi redressé est suffisant (c'est à dire si le quartz fonctionne), alors il permet de saturer.
Et lorsque le dernier étage formé par le 2N2222 est saturé, alors la LED est allumée !

.

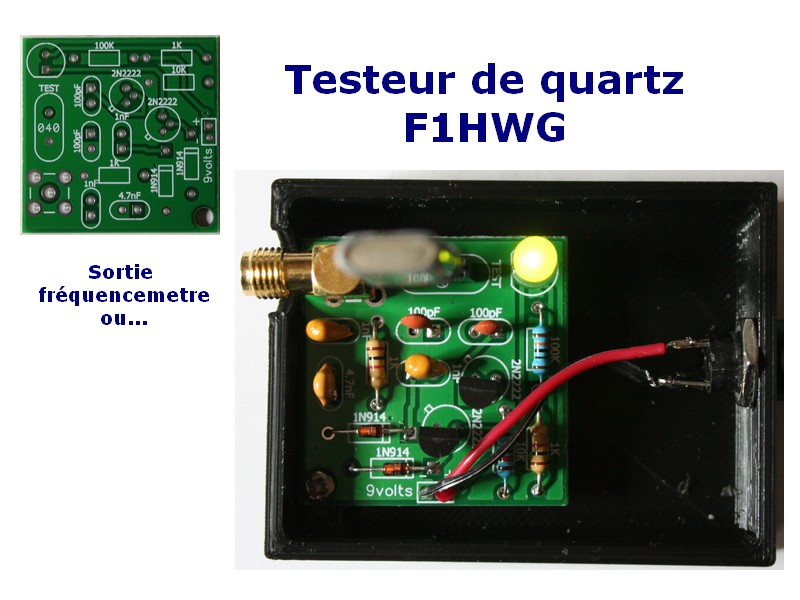

Pour les personnes intéressées, le PCB est disponible : f1hwg (at) free.fr
